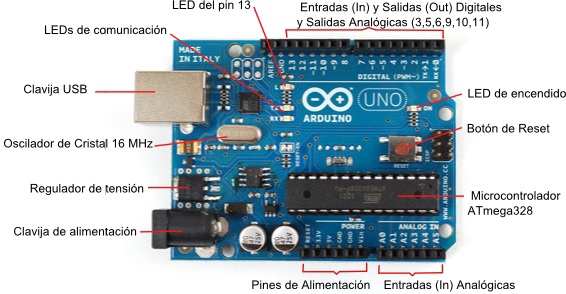

Arduino es una placa o tarjeta controladora, con una serie de entradas y salidas, y que se programa a través del ordenador mediante un lenguaje de programación. Veamos qué elementos componen una Arduino UNO:

Alimentación: Arduino puede estar alimentado por dos vías:

  • conexión USB (que proporciona 5 V).
  • jack de alimentación (que normalmente será una pila de 9 V o fuente de alimentación, que se recomienda que esté entre 7 – 12 V).

Los pines de alimentación son para alimentar los circuitos la placa de prototipos o breadboard o protoboard:

  • 3V proporciona una tensión de 3,3 V, y una intensidad máxima de 50 mA.
  • 5V proporciona una tensión de 5 V, y una intensidad máxima de 300 mA.
  • GND es la toma de tierra, o nivel 0 V de referencia.
  • Vin proporciona la tensión máxima con la que está alimentado Arduino.

Valores de entrada y de salida: en función de cómo esté siendo utilizado en pin, tendremos:

  • Salida y entrada digital: los valores de salida pueden ser o 0 V (low) o 5 V (high), y se interpretará una entrada de entre 0 y 2 V como low y de entre 3 y 5 V como high.
  • Salida analógica: los valores de salida van desde 0 V a 5 V en un rango de 0 a 255 (precisión de 8 bits) valores intermedios.
  • Entrada analógica: los valores de entrada van desde 0 V a 5 V en un rango de 0 a 1023 (precisión de 10 bits) valores intermedios.

La intensidad máxima de todos estos pines es de 40 mA.

Fuente: Daniel Gallardo García
